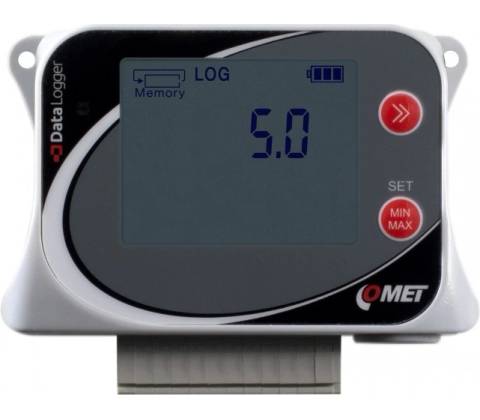

Comet Datalogger U5841

U5841 | Datalogger se 3 vstupy pro záznam napětí 0-10V + 1 binárním vstup

Datalogger je určen pro záznam ze tří vstupů napětí 0-10V a jednoho binárního vstupu.

Záznam je prováděn do energeticky nezávislé elektronické paměti. Údaje lze kdykoli přenést do osobního počítače přes rozhraní USB-C.

V případě překročení nastavených mezí jsou alarmy indikovány na přístroji pomocí LED, LCD a akusticky.

Záznamník obsahuje kalibrační list s deklarovanými metrologickými návaznostmi etalonů, který vychází z požadavků normy ČSN EN ISO/IEC 17025.

Technické parametry

Měřená veličina 3x napětí + 1x dvoustavový signál

NAPĚŤOVÝ VSTUP

Rozsah měřeného napětí 0 až 10 V DC

Přesnost měření napětí ±​10 mV

Vstupní odpor cca 130 kΩ

BINÁRNÍ VSTUP

Parametry napěťového kontaktu

• vstupní napětí pro úroveň „L“: < 0,8 V
• vstupní napětí pro úroveň „H“: > 2 V
• minimální připojitelné napětí: 0 V
• maximální připojitelné napětí: +30 V DC

Parametry beznapěťového kontaktu

• odpor kontaktu pro stav „sepnuto“: < 10 kOhm;
• odpor kontaktu pro stav „rozepnuto“: > 2 MOhm;
• napětí na rozepnutém kontaktu: cca 3 V

HLAVNÍ TECHNICKÁ DATA

Rozsah provozní teploty dataloggeru -20 až +60 °C

Kanály 3x napěťový vstup; 1x binární vstup

Celková kapacita paměti 500 000 hodnot (v necyklickém záznamu) 350 000 hodnot (v cyklickém záznamu)

Interval záznamu nastavitelný od 1 sekunda do 24 hodin

Obnovení displeje a stavu alarmů nastavitelné 1 s, 10 s, 1 min

Volby typu záznamu necyklický - po zaplnění paměti se záznam zastaví; cyklický - po zaplnění se nejstarší hodnoty nahrazují novými

Hodiny reálného času rok, přestupný rok, měsíc, den, hodina, minuta, sekunda

Napájení

Lithiová baterie 3,6V, velikost AA (je součástí dodávky)

Krytí

IP20

Rozměry 61 x 93 x 32 mm

Hmotnost cca 120 g

Popis dataloggeru

Tento model má tři napěťové vstupy 0 až 10 V DC a současně umožňuje monitorovat jeden binární vstup. Napěťové vstupy nejsou navzájem galvanicky oddělené. To znamená, že záporné svorky („-“) jsou mezi sebou navzájem propojené. Tuto skutečnost je nutno vzít v úvahu při návrhu zapojení přístroje do obvodu. Nesprávným zapojením může dojít ke znehodnocení měřených hodnot. Binární vstup slouží pro monitorování napěťového signálu nebo signálu z beznapěťového kontaktu. Změny binárního vstupu se zaznamenávají okamžitě, bez ohledu na nastavený interval záznamu. Pro bezpečné zachycení musí stav na binárním vstupu trvat nejméně 1 s. Binární vstup umožňuje zachytávat stavy napětí připojeno /nepřipojeno.

Vstupní signály se připojují do svorkovnice, přístroj má krytí IP20. Z důvodů nízkého krytí není přístroj vhodný do prašných míst nebo do míst, kde se vyskytuje voda. Maximální délka vodičů ke vstupům nesmí překročit 30 m. Je doporučeno používat stíněné kabely. Baterii v přístroji nelze nabíjet.
