FLUKE 566-2

Bezkontaktní optický infračervený teploměr s laserovým zaměřovačem středu měřeného místa FLUKE 566-2 s měřícím rozsahem -35 až 750°C a optickou charakteristikou 35:1 (DS). FLUKE 566-2 disponuje také připojitelnou termočlánkovou sondou typu K pro kontaktní měření teplot od -270°C - 1372°C.

Při měření teploty tímto optoelektronickým přístrojem je využita skutečnost, že každé těleso, které má teplotu vyšší než absolutní nula (-273°C), vyzařuje energii ve formě elektromagnetického záření. Množství energie emitované povrchem tělesa vzrůstá s jeho teplotou. Bezkontaktní teploměr analyzuje infračervenou část spektra.

Rozsah měření teplot je od −35°C do 750°C. Přesnost měření je ±1% a rozlišení 0,1°C. K přesnému zamíření na měřené místo slouží vestavěný červený laser třídy 2 (< 1mw, 630 nm - 670 nm). Laser lze dle potřeby vypnout, slouží pouze k orientaci obsluhy.

Optická charakteristika měřidla (D:S) je 35:1. Tato hodnota dává odpověď na jednu z nejčastějších otázek – z jaké vzdálenosti teplotu měřit. Poměr D:S znamená, že ze vzdálenosti D je kruhová snímaná plocha průměru S optikou měřidla promítána na celou plochu snímače. Při charakteristice teploměru 35 : 1 lze měřit teplotu tělesa na ploše kruhu o průměru 50mm měřit ze vzdálenosti 140 cm. Z větší vzdálenosti bychom už do měření zahrnovali i plochu kolem tělesa. Poměr 35:1 je tedy vhodný pro vzdálenější měření.

Změření teploty spustíte zmáčknutím spouště, změření a vyhodnocení trvá cca 0.4 sekundy. Přehodnocování naměřených hodnot je pak opravdu bleskové. Údaj je zobrazen na LCD a bude tam zobrazen do dalšího stisknutí spouště (funkce HOLD). Displej je černobílý grafický (nikoliv segmentový, jako bývá zvykem) s rozlišením 98 x 96px, modro bíle podsvícený (možno vypnout) a velice dobře čitelný. Podsvícení lze regulovat ve dvou úrovních.

Teploměr lze ovládat pomocí tří tlačítek a kontextového menu na displeji, které je velice přehledné a jednoduché. Hned po naměření hodnot přístroj v kontextovém menu nabízí uložení do paměti (až 20 pozic), kde kromě naměřené hodnoty uloží také údaj o datu měření a čase a nastavení koeficientu emisivity povrchu. Další skvělou funkcí je nastavení koeficientu emisivity, který můžete dohledat v předvolbách měřáku podle daného materiálu. V paměti jsou uloženy předvolby pro hliník, mosaz,měď, barva, plast, ocel, voda a default. Samozřejmostí je nastavit si vlastní emisivitu. Nechybí ani pokročilé funkce pro měření průměrné teploty po časový úsek stisknu spouště, nebo měření minima a maxima po dobu stisku spouště. Nastavit lze i alarmy pro nejnižší a nejvyšší teplotní hodnotu.

Pyrometr disponuje také konektorem pro připojení termočlánkových sond typu K. Sonda je součástí balení. Díky této sondě získáte jak kontaktní, tak bezkontaktní teploměr v jednom zařízení. Teplotní rozsah měření termočlánkem je mnohem širší než u měření bezkontaktního -270°C až 1372°C.

Součástí teploměru je také závit v rukojeti pro přichycení teploměru na stativ (není součástí), takže ho lze pohodlně připojit na například tripod.

Bezkontaktní měřič teploty využijete v mnoha situacích běžné praxe – zjištění teploty součástek přímo na desce plošných spojů za chodu přístroje (protože je systém bezdotykový, může se jednat i o vysokonapěťové systémy, rozvaděče atd.), k zjištění teploty při letování, k měření teploty letovacího náčiní, měření teploty taveniny cínu a jiných kovů a slitin. Právě zvýšení teploty v mnoha případech indikuje technický problém, vadnou část, přílišný přechodový odpor, chybné zapojení. Uplatnění najde i při hledání úniků tepla nebo při seřizování či opravování ventilace – teplotu plynů z výduchů ventilace změříte, aniž byste si museli nosit žebřík, stačí na něj ukázat. Vhodné také k měření teploty brzdových desek, výfuku či motoru.

K tomuto teploměru je možné vystavit akreditovaný certifikát o přesnosti měření TEPLOTY, například pro provozy se systémy řízení jakosti. Každý kus měřidla při vystavení certifikátu prochází akreditovanou kalibrační laboratoří, která vystaví kalibrační list. Provedení měření a vystavení kalibračního listu. Cena je zde stanovena na základě výše a počtu teplotních bodů určených ke kalibraci.

• Cena za kalibraci teplotní sondy: 1000kč bez DPH ve třech teplotních bodech
• Cena za kalibraci IR teploměru: 1800kč bez DPH ve třech teplotních bodech
• Cena za kalibraci IR teploměru: 1000kč bez DPH v jednom teplotním bodě

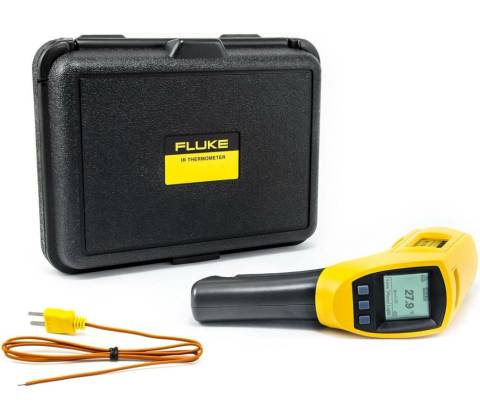

Bezkontaktní infračervený teploměr FLUKE 566-2 je dodáván v praktickém plastovém kufříku. Napájení zajišťují pouhé dvě 1.5V tužkové AA baterie a stav nabití lze sledovat na stavové ikoně na displeji.
