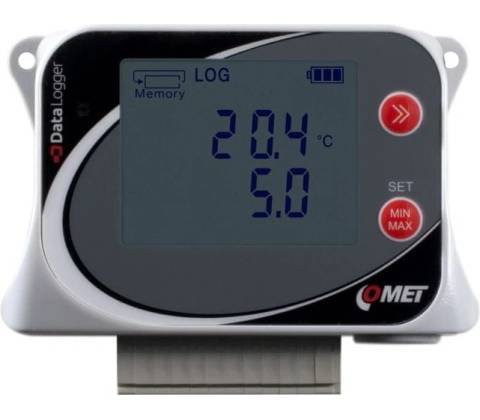

Comet Datalogger U0541

U0541 | Datalogger se 2 vstupy pro záznam napětí 0-10V + 2 vstupy pro externí teplotní čidla

Datalogger je určen pro záznam ze dvou vstupů napětí 0-10V a dvou teplotních vstupů Pt1000.

Záznam je prováděn do energeticky nezávislé elektronické paměti. Údaje lze kdykoli přenést do osobního počítače přes rozhraní USB-C.

V případě překročení nastavených mezí jsou alarmy indikovány na přístroji pomocí LED, LCD a akusticky.

Záznamník obsahuje kalibrační list s deklarovanými metrologickými návaznostmi etalonů, který vychází z požadavků normy ČSN EN ISO/IEC 17025.

Technické parametry

Měřená veličina napětí + teplota

NAPĚŤOVÝ VSTUP

Rozsah měřeného napětí 0 až 10 V DC

Přesnost měření napětí ±​10 mV

Vstupní odpor cca 130 kΩ

TEPLOTNÍ VSTUP (pro externí sondy Pt1000

Rozsah měření teploty -200 až +260 °C

Přesnost měření teploty ±0,2°C; ±0,2 % z MH (od +100 do +260 °C)

Rozlišení měření teploty 0,1 °C

HLAVNÍ TECHNICKÁ DATA

Rozsah provozní teploty dataloggeru -20 až +60 °C

Kanály 2x napěťový vstup; 2x teplotní vstup Pt1000

Celková kapacita paměti 500 000 hodnot (v necyklickém záznamu) 350 000 hodnot (v cyklickém záznamu)

Interval záznamu nastavitelný od 1 sekunda do 24 hodin

Obnovení displeje a stavu alarmů nastavitelné 1 s, 10 s, 1 min

Volby typu záznamu necyklický - po zaplnění paměti se záznam zastaví; cyklický - po zaplnění se nejstarší hodnoty nahrazují novými

Hodiny reálného času rok, přestupný rok, měsíc, den, hodina, minuta, sekunda

Napájení

Lithiová baterie 3,6V, velikost AA (je součástí dodávky)

Krytí

IP20

Rozměry 61 x 93 x 32 mm

Popis dataloggeru

Tento model měří dvě teploty z externích sond řady Pt1000/0. Kromě toho má dva napěťové vstupy pro monitorování změn napěťového signálu. Vstupní signály se připojují do svorkovnice, přístroj má krytí IP20. Odezva na skokovou změnu teploty závisí na konkrétním provedení sondy, zpravidla je však přístroj mnohonásobně rychlejší než model s interním senzorem.

Z důvodů nízkého krytí není přístroj vhodný do prašných míst nebo do míst, kde se vyskytuje voda. Maximální délka teplotní sondy by neměla překročit 15 m, maximální délka kabelu napěťového vstupu nesmí překročit 30 m. Je doporučeno používat stíněné kabely. Baterii v přístroji nelze nabíjet.

Způsob zapojení
